2020-11-11 11:00:28 新聞來源：天機傳動

本系列電磁失電制動器是通電電磁吸合，斷電時，彈簧加壓，實現摩擦制動。

主要用于微型電機馬達、伺服電機、步進電機，電動叉車電機等小型輕型電機。適用于冶金，建筑，化工，食品，

機床，包裝，舞臺，電梯，輪船等機械中，實現快速停車，定位準確，安全制動等目的。

微型電磁制動器由磁軛體，勵磁線圈、彈簧、制動盤、銜鐵、花鍵套、手動釋放裝置等組成。安裝于電機后端，調

整安裝螺釘使氣隙到規定值；花鍵套固定于軸上，制動盤在花鍵套上可軸向滑動，制動時產生制動力矩。

當制動器的線圈通電時，線圈產生磁場，銜鐵被磁力吸向磁軛，銜鐵與制動盤脫開，此時制動盤被電機軸帶著正

常轉動；當線圈斷電時，磁場消失，銜鐵被彈簧的作用力推向制動盤，產生摩擦扭矩而制動。扳動“手動釋放裝

置”或擰緊“螺釘釋放裝置”，也可使銜鐵釋放，方便設備的安裝和調節。

使用條件

微型電磁制動器在下列條件下能可靠的工作

1.在干式條件下工作；

2.周圍介質中，無爆炸危險且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；

3.工作環境溫度-40~+150℃，摩擦片及銜鐵表面不得有油污，必須保持清潔；

4.絕緣等級為B級，防護等級為IP23，電壓波動范圍不超過+5%和-15%；

5.工作氣隙不得超過最大工作氣隙，制動器主、從動側需固定，不允許有軸向竄動；

6.安裝方式：軸向垂直安裝，安裝制動器必須保證同軸不大于0.1mm；

7.工作方式：間歇式工作，連續式工作。

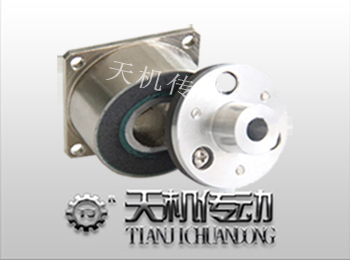

微型電磁制動器
